インバーターの設定
スクリューフィーダータイプの標準機では、小スクリューの制御をインバーターで行います。
FVR***K7S-2：富士電機
設定割付と弊社初期値
回転速度（多段周波数）を、下記の表のように、割り付けています。
| | | Ｘ１ | Ｘ２ | ﾌｧﾝｸｼｮﾝ番号：Hz | | 中投入 | ＯＮ | ＯＮ | ９：高速運転 | | 小投入 | ＯＦＦ | ＯＮ | ８：低速運転 | | 補正投入 | ＯＮ | ＯＦＦ | ７：JOG 運転 |
| |
ファンクションコード（弊社初期値）
| | ﾒｰｶｰ出荷時 | 弊社標準設定 | |
| | ０００ | | | | ０１０ | ０１２ | 運転方法 | | ０１２変更不可 | | | ０２０ | | |
| | ０３０ | | | | ０４１ | | 041:60Hz 043:120Hz | | １００ | | | | ２７５ | | | | ３０８ | | ﾄﾙｸﾌﾞｰｽﾄ | | OC1時:308→315 | | | ４１２ | ４０４ | 加速時間1SEC |
| | ５１２ | ５０４ | 減速時間1SEC | | ６１２ | ６０４ | 第２加減速時間1SEC | | ７１０ | ７０５※ | 多段周波数１（不足補正） |
| 7**～9**データ
実流試運転時に変更
される |
| | ８２０ | ８３０※ | 多段周波数２（小投入） | | ９３０ | ９６０※ | 多段周波数３（中投入） | | Ａ００ | | |
| | Ｂ００ | | | | Ｃ００ | | | | Ｄ００ | | | | Ｅ００ | | | | Ｆ００ | | |
|
※ 網掛け部分が設定データーです。残りの部分がファンクション番号になります。
詳細はインバーターの説明書を、参照して下さい。
インバーターのボタン（キー）操作

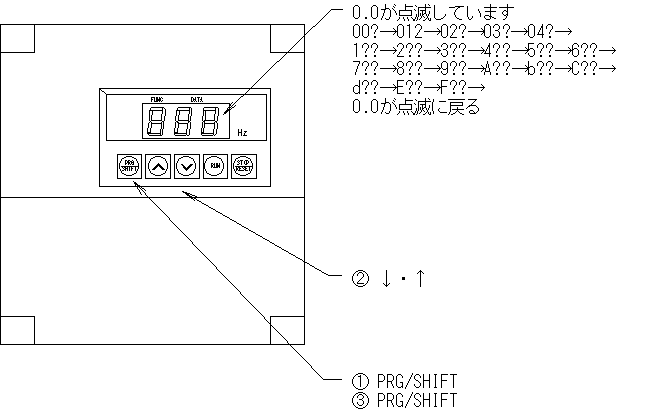

インバーターを停止状態にすると、図の表示部が０．０の点滅になります
左端の①PRG/SHIFTキーを１回押す
ファンクション００番号の設定値
０００か００１の現在の設定値が表示されます。
０００のはずですが？
図では設定値（データー）の部分を？で記述しています。
PRG/SHIFTキーを１回押す毎にファンクション番号が図の番号のように上がります。
２１回目で初期状態の表示部が０．０の点滅に戻ります。
「例：小投入の回転速度を下げる（ファンクション８の値を減少させる）を説明」
①左端の PRG/SHIFT キーを１３回押すと８３０（出荷時のままなら）が表示されます。
②↓キーを押すと、表示が８３０→８２９（キーを押す）→８２８（〃）→８２７（〃）→８２６と
データーが減少します。設定したい数字になったら押すのをやめます。
いきすぎたら、↑キーで増加します（要領は同じ）
③左端の PRG/SHIFT キーを表示が０．０の点滅（初期状態）にもどるまで押します。
これで設定完了です。
④変更した、設定値を確認したい場合①の操作をします。ファンクション８は変更されているはずです。
確認したら、③の操作をして下さい。
インバータートリップ解除
「ＯＨ２」外部サーマルトリップ
まず、外部サーマルリレーのトリップを解除して下さい。（警報－サーマルトリップの項参照）
STOP|RESET ボタン（図Ｃ参照）を、押してエラーを解除して下さい。
表示は「0.0」の点滅か、計量中であれば「30.0」等の数字（周波数）の連続点灯に変わります。
※ 計量中のままの場合、機械の周りに人がいない事を確認してエラー解除して下さい。
（図Ｃ）
「ＯＣ１」加速時過電流
STOP|RESET ボタン（図Ｃ参照）を、押してエラーを解除して下さい。
またインバーターの設定でトルクブースト値（出荷時３０８）を増加させます。
※ ここに記述したエラーは、現在までにお客様より報告のあった事例です。
※ これ以外でインバーターエラーが出た場合には、インバーターのマニュアルを参照して下さい。
※ また当社、電気担当にご連絡下さい。
FVR***C11S-2：富士電機
設定割付と弊社初期値
回転速度（多段周波数）を、下記の表のように、割り付けています。
| | | ＦＷＤ | Ｘ１ | Ｘ２ | ﾌｧﾝｸｼｮﾝ番号：Hz | | 中投入 | ＯＮ | ＯＮ | ＯＮ | C07：高速(60) | | 小投入 | ＯＮ | ＯＦＦ | ＯＮ | C06：低速(30) | | 補正投入 | ＯＮ | ＯＮ | ＯＦＦ | C05：JOG ( 5) |
| |
ファンクションコード（弊社初期値）
※
※
※
※
※
※
※
※
※
※
※
※
※
※
| ﾒｰｶｰ出荷時 | 弊社標準設定 | 備考 |
|
| F00:０ | ０ | データー変更可(保護) |
| F01:４ | ０ | 周波数設定:▲▼キー |
| F02:２ | １ 変更不可 | 運転方法:端子運転 |
| －F02－
データ「１」は変更不可
計量できなくなります。 |
|
| F03:６０ | ６０ | 最高周波数 Hz |
| F04:６０ | ６０ | ベース周波数 Hz |
F05: なし
F06: なし |
|
|
|
| F07:６．０ | １．０ | 加速時間 sec |
| －F07－
OC1時:F09:31 |
|
| F08:６．０ | １．０ | 減速時間 sec |
| F09:１３ | １３ | ﾄﾙｸﾌﾞｰｽﾄ |
|
| F10:１ | | 電子サーマル:動作 |
| F11:＊．＊ | x.x Ａ | 動作レベル |
| －F11データ－
モーター100％定格電流Ａ
0.2KW = 1.4A
0.4KW = 2.3A
0.75KW= 3.6A
1.5KW = 6.5A
2.2KW = 9.2A
3.7KW = 15A |
|
| F12:５．０ | | 熱時定数 分 |
| F14:１ | | 瞬時停電再始動:不動作 |
| F15:７０ | | 周波数リミッタ(上限)Hz |
| F16:０ | | 周波数リミッタ(下限)Hz |
| F17:０ | | ゲイン：0～10V用 |
| F18:０ | | バイアス周波数 Hz |
| F21:０ | | 直流制動(動作レベル)％ |
| F22:０．０ | | 直流制動(時間)sec |
|
| F23:１ | | 始動周波数 Hz |
| F25:１ | | 停止周波数 Hz |
| F26:２ | | モータ運転音 KHz |
| －E01～E03データ－
0:多段周波数1(SS1)
1:多段周波数2(SS2)
2:フリーラン指令(BX)
3:異常リセット(RST)
4:外部アラーム入力(THR)
5:編集許可指令(WE-KP)
6:PID制御選択(Hz/PID)
7:リンク運転選択(RS485標準)LE |
|
| F27:０ | | 音色 |
| F30:１００ | | FMA端子(電圧調整)％ |
| F31:０ | | 〃(機能選択):出力周波数 |
| F36:０ | ０ | 30Ry:トリップ時励磁 |
| |
| E01:０ | ０ 変更不可 | Ｘ１端子:ＳＳ１ |
|
| E02:２ | １ 変更不可 | Ｘ２端子:ＳＳ２ |
| E03:３ | ４ | Ｘ３端子:ＴＨＲ |
| | C01:０ | | ジャンプ周波数１Hz |
| | C02:０ | | 〃 ２Hz | | C03:０ | | 〃 ３Hz | | C04:３ | | 〃 幅 Hz | | C05:０．０ | ５．０ | 多段周波数１Hz X1 :補 |
| －C05～C07データ－
実流試運転時に変更
される |
| | C06:０．０ | ３０．０ | 多段周波数２Hz X2:小 | | C07:０．０ | ６０．０ | 多段周波数３Hz X1X2:中 |
|
| | H01:０ | | 運転時間 100h | | H02: | | トリップ履歴 | | H03:０ | | データー初期化 | | H04:０ | | リトライ | | H06:０ | | 冷却ファンON-OFF制御 | | H20:０ | | PID制御(動作選択) | | H21:１ | | (入力信号切替) | | H22:０．０１ | | Ｐ(ゲイン) 倍 | | H23:０．０ | | Ｉ(積分時間) SEC | | H24:０．００ | | Ｄ(微分時間) SEC | | H25:０．０ | | ﾌｨｰﾄﾞﾊﾞｯｸﾌｨﾙﾀ SEC |
| |
※は、運転中に設定変更可
詳細はインバーターの説明書を、参照して下さい。
キー操作
「例：小投入の回転速度を下げる（ファンクションC06の値を減少させる）」
図① PRG/RESET キーを回押すと F00～H25のファンクションの表示（前回最後に設定した番号）が出ます。
図②－１表示が「F00～C05」の場合C06より前にあるので、↓キー「C06」が表示されるまで押す。
図②－２表示が「C07～H25」の場合C06より後ろあるので、↑キー「C06」が表示されるまで押す。
図③ FUNC/DATAキーを押す。C06現在の設定周波数（例えば30.0）が表示されます。
図④ 20.0Hzまで下げるとします。↓キー「20.0」が表示されるまで押す。
図⑤ FUNC/DATAキーを押す。設定周波数登録
図⑥ PRG/RESETキーでPRGモード終了
※①でのファンクション表示順序については、前述の設定表を参照して下さい※
インバータートリップ解除
「ＯＨ２」外部サーマルトリップ
まず、外部サーマルリレーのトリップを解除して下さい。（警報－サーマルトリップの項参照）
PRG|RESET ボタン（図Ｃ参照）を、押してエラーを解除して下さい。
表示は「60.0」等設定周波数の点滅か、計量中であれば「30.0」等運転周波数の連続点灯に変わります。
※計量中のままの場合、動作復帰します。機械の周りに人がいない事を確認してエラー解除して下さい※
図Ｃ
「ＯＬ」内部電子サーマルトリップ
PRG|RESET ボタン（図Ｃ参照）を、押してエラーを解除して下さい。
インバーター内部設定Ｆ１１の電流値を増加させて下さい。
※Ｆ１１の電流値を現在の値より増加できない場合は、上限値まで設定されています。そのような状態でト リップするようであれば、インバーター本体の故障もしくはインバーター要領不足です※ (椿本)
「ＯＣ１」加速時過電流
PRG|RESET ボタン（図Ｃ参照）を、押してエラーを解除して下さい。
頻繁にＯＣ１トリップする場合は、トルクブースト値（出荷時 F09:１３）を増加させます。
※ ここに記述したエラーは、現在までにお客様より報告のあった事例です。
※ これ以外でインバーターエラーが出た場合には、インバーターのマニュアルを参照して下さい。
※ また当社、電気担当にご連絡下さい。
当社では、富士電機社製インバーターを主体に使用してしています。
旧機種：FVR***K7S-2、現行(1999年)機種：FVR***C11S-2
指定があった場合には、異なる機種（メーカー）を設置しています。
補正投入について
計量結果が重量不足になった場合、自動で不足補正投入を行います。
スクリューフィーダー型の計量機の場合には、不足補正投入の制御の種類が、現在３種類あります。
下記表の１～３です。
制御方法の選択は、機械設計と共に、検討後決定します。
| | | 小投入弁(ｶｯﾄｹﾞｰﾄ) | 小ｽｸﾘｭｰﾌｨｰﾀﾞｰ(ｲﾝﾊﾞｰﾀｰ) | 備 考 | | １ | インチング | インチング (回転は小投入) | ｲﾝﾊﾞｰﾀｰ設定７は、未使用 | | ２ | インチング | ＪＯＧ運転 | | | ３ | 開状態を保持 | ＪＯＧ運転 | T11,T12ﾀｲﾏｰは、未使用 |
| |
インチングは、補正タイマー(T11)と補正間隔タイマー(T12)での断続運転をします。
