　ベルトフィーダー

　

ベルト式の供給機は、過酷な条件で使用されることが多いようです。メンテナンスには十分気を配って下さい。

ベルトフィーダーはモーターにて回転します。また、連結にはチェーンを使用しています。

チェーンやスプロケット及び軸受けに関しては、別項「保守一般」を参照願います。

ベルトには蛇行防止Ｖガイドがついていますが、蛇行が極端にひどい場合は、ベルト張りボルトにて調整してください。

　

　

　ゲート及び層厚調整ダンパー

　

ベルト先端ゲート、及び層厚調整ダンパー開閉はエアーシリンダーを使用しています。

エアーシリンダーは使用回数によりスピードが変化することがあります。

また、能力，精度向上のためにも調整方法を覚えてください。

エアーシリンダーの取り扱いに関しては、別項「保守一般」の「エアーシリンダー」を参照して下さい。

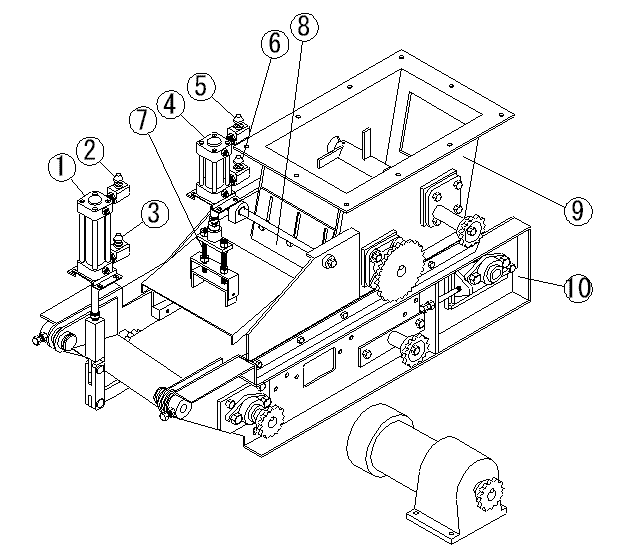

　　各部の名称

�@　ベルト先端ゲート用シリンダー

�A　引き側スピード調整コントローラ

�B　押し側スピード調整コントローラ

�C　層厚調整ダンパー用シリンダー

�D　引き側スピード調整コントローラ

�E　押し側スピード調整コントローラ

�F　高さ調整ボルト

�G　流量調整ダンパー

�H　供給筒

�I　ベルトフィーダー

　

　

�@のベルト先端ゲートの開くスピードは�Aで、閉まるスピードは�Bで調整します。

�Cの層厚調整ダンパーの開くスピードは�Dで、閉まるスピードは�Eで調整します。

スピード調整コントローラは、つまみをねじ込んでいくとスピードが遅くなります。ゆるめると早くなります。

ベルト先端ゲートシリンダーは、ベルトが回転すると同時に開くので、製品がゲートに当たる前に全開するように調整してください。閉まる方は、ベルト停止後製品がこぼれない様に調整してください。

層厚調整ダンパーは、計量開始で上がり、大，中投入完了にてさがります。スピード調整は、上がりは速く下がりは遅く（速いと製品が止まる可能性がありのます）してください。

空での調整が終わったら必ず製品を流して、動きを確認して下さい。空運転と実流運転では、多少動きが違う場合があります。

�Gの流量調整ダンバーは、層厚及び流れに応じて調整してください。（�F高さ調整ﾎﾞﾙﾄ−−手動−−スパナ）

---

　

　点検・清掃

　

特に、ベルトの傷みを注意して点検願います。ベルトが切れた場合、製作にある程度の時間が必要です。

また、プーリーに付着堆積物があると蛇行やスリップの原因となり、ベルトの寿命が短くなります。

定期的に点検・清掃をお願いします。
